Limitando altura no Perfil - Split Profile View

Respondendo pergunta dos Internautas.

kleber Paes fez a seguinte pergunta.

"...no topograph, quando carrego o perfil, e o mesmo é muito alto, eu digo a ele o seguinte.
olha limita a altura maxima do perfil em 30cm ( este 30cm é o espaço que tenho dentro do meu formato entende)
ai, ele carrega o perfil tudo legalzinho, ja quebrando as altura, colocando as reguas de graduação certinha, etc, facilitando a diagramaçao do desenho.
o civil tem isso, se tem aonde é ?"



Resposta:

Sim no Civil 3D tem essa opção e até mais aprimorada, pois em cada quebra de altura automatica que ele faz, você pode mudar o Style View de casa segmento.

Vamos lá seleciona o perfil desejado.
clique com o botao direito

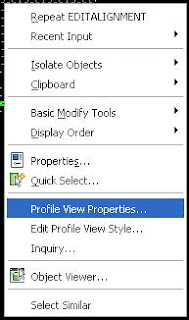

vai em Profile View Propierts
Vá na aba Elevation
Linha de cima, chamada User specified Height, Ative ela.

Embaixo vai ter outra uma opção para ser ativada, chamada Split Profile View
clica nela e deixa em automático

Ogora volte na Linha User specified Height, no final da linha a opção Height foi ativada, agora coloque o valor desejado; Exemplo 10m

De aplicar

Verifique que adicionou varias linhas no split.

Nessa linhas você pode mudar o Profile Style View da sua preferencia.

De ok.




MAde perguntas, vou tentando responder aos poucos.

Att.
Eduardo Soethe Cursino
