28 de novembro de 2008

Gerar uma superfície apartir de curvas de níveis.

Este post serve para trabalhos quando temos só as curvas de níveis, por exemplo. Cartas topográficas antigas; clientes que só te envia as curvas de níveis etc.

A pedido de Carlos Nicos.

Bom primeiramente, baixe o arquivinho em anexo das curvas de níveis. curvas_niveis.dwg

Abra o arquivo e vamos colocar todas as curvas nas cotas.

Primeira vamos mudar tudo de Spline para polyline.

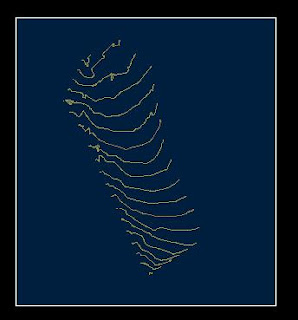

selecione todas as curvas
digite "Flatten" na barra de comandos, de "enter"
selecione todas as linhas, de "enter"
digite "N" de , de "enter"
Vai aparecer uma linha na esquerda muito grande delete ela.
Após esse comandinho muito bom.
Se precisar juntar algumas linhas faça com o comando "Join"

Agora vamos colocar todas as curvas nas cotas.

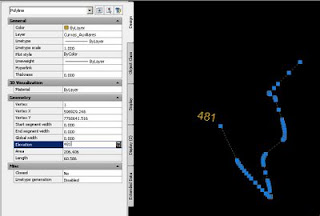

Selecione uma curva aperte "Ctrl+1", e abrirá a caixa de "Properties", lá mudaremos a Cota Z "ElevationZ" para a cota da curva de nível marcada nela, neste caso nesta é 481.

Faça isso em todas uma a uma....risos
Se precisar juntar algumas linhas faça com o comando "Join"

Feito tudo isso, vamos para o proximo passo



Criando direto para a Superfície

Vá em Surface> Create Surface... de um nome a ela e OK.

No "toolspace" vai em Surface>Primitivo(nome da supercifie)>Definition>Contunrs> (clique com o botao direito do mouse e vai em Add...

De um nome ao Data Contour.
vai em OK
Selecione todas as curvas 3D que será inseridas na sua superficie.
e pronto está gerado.


Criando Por pontos

Esta opção é válida para quando se é necessário modificar mais facilmente sua superfície.

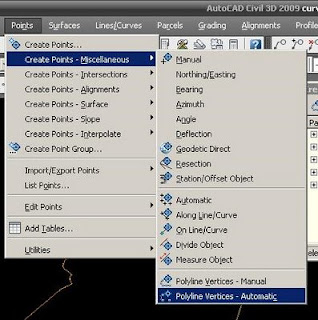

Vá em "points > Creat Points - Miscellaneous > Polyline vertices - Automatic"

Selecione a primeira curva, irá aparecer assim na barra de comandos>>"Enter a point description<.>:" de um nome qualquer, tipo PCO...

De "enter" varias vezes, ira verar pontos em cada PI de sua curva de nivel.
Eu já aperto o enter e seguro, assim vai mais rápido...eheheh
Faça isso para todas.


Gerando um grupo de pontos.

Vá em "points>create point group"

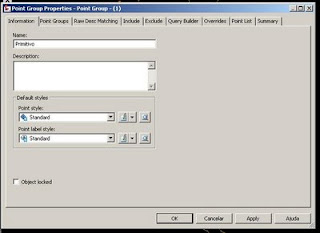

Abrirá uma janela acomo esta:

De um nome a esse grupo, eu coloquei "primitivo"

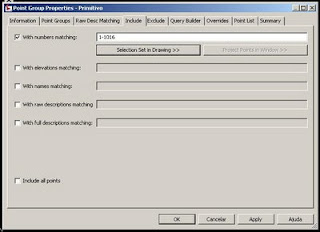

Vá na aba "Include" da mesma janela.
Tick a opção "With numbers matching:" e aperte o botão "Selection Set in Drawing>>" selecione todos os pontos gerados.

De OK


Gerando uma Superfície.



Gerando um Perfil.




Um forte abraço.
vamos ver na epoca de ferias se nao postarei mais aqui.
